Trigonometri og effekttrekant

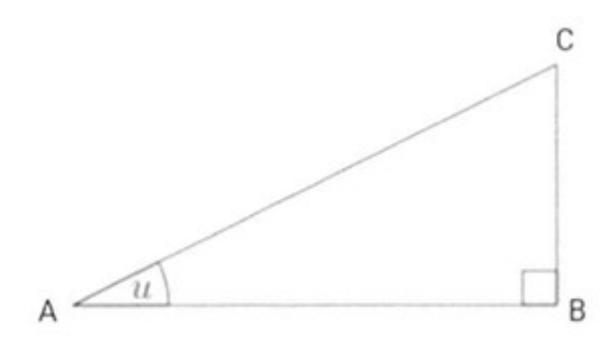

Figuren under viser en rettvinklet trekant.

Rettvinklet trekant ABC

Oppgave

Skriv uttrykket for $\sin u$ i trekanten $A B C$ .

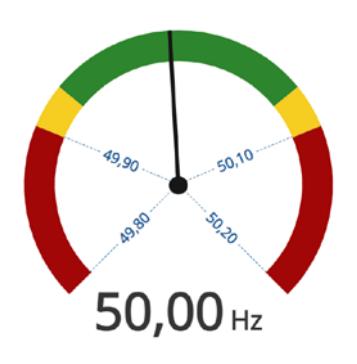

Frekvensen på vekselstrømmen i sentralnettet i Norge overvåkes kontinuerlig. Den skal være 50 hertz (svingninger per sekund), men det er tillatt med et lite avvik.

Maksimalt tillatt avvik er $\pm, 1 Hz$ .

Frekvensovervåking sentralnett

Oppgave

Hvor stort kan frekvensavviket være i prosent?

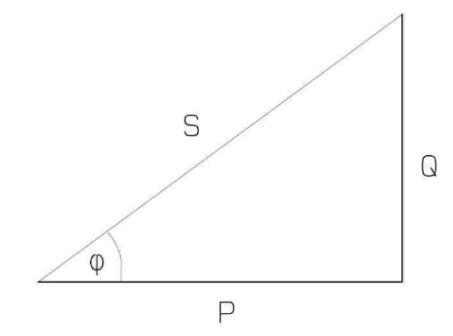

Figuren under viser en effekttrekant som viser sammenhengen mellom reaktiv effekt ( $Q$ ), tilført effekt ( $P$ ), tilsynelatende effekt ( $S$ ) og fasevinkel ( $φ$ ) i en elmotor.

Effekttrekant elmotor

I denne trekanten er $P = 40 W$ og $\cos φ = \frac{40}{50}$ .

Oppgave

Regn ut den reaktive effekten ( $Q$ ).

Fasit

a) $\sin u = \frac{B C}{A C}$
b) $0, 2 %$
c) $Q = 30 VAr$
Løsningsforslag 1P-Y EL eksamen V2023#Oppgave 1-4
